膠粘劑試驗用混凝土板檢測標準
范圍
本附錄規定了用于測定膠粘劑性能試驗的基材一混凝土板。
注:本附錄對應于EN 1323一1996試驗用混凝土板。
標準試驗條件
環境溫度(23士2) ℃，相對濕度(50士5)%，試驗區的循環風速小于0. 2 m/s
試驗儀器
試驗用拉拔接頭
(50士1)mmX (50士1) mm的正方形金屬板，比較小厚度10 mm，有與試驗機相連接的部件。
拉伸試驗用的試驗機
應有適宜的靈敏度及量程，并應通過適宜的連接方式不產生任何彎曲應力，以(250士50) N/s速度對試件施加拉拔力。應使比較大破壞荷載處于儀器量程的20 } ^-80%范圍內，試驗機的精度為1%a試驗用長頸瓶
長頸瓶規格采用GB/T 3810.5-1999附錄A混凝土塊或混凝土板表面吸水性中的規定，或其它適宜的
用于測量混凝土板表面吸水率的儀器。
試驗用混凝土板
A. 4. 1試驗用混凝土板規格
長度與寬度為400 mm X 400 mm厚度不小于40。
A.4.2試驗用混凝土板含水率
不大于3%
A.4.3試驗用混凝土板吸水率
范圍在0. 5 ml-1. 5 mlo
按A. 4. 6方法測試4h后的表面吸水率。
A.4.4試驗用混凝土板表面拉伸強度
拉伸強度不小于1. 5 MPaa
拉伸強度用下列方法測定:用環氧膠粘劑在混凝土板上直接粘上至少五個拉拔接頭，用(250士
50) N/s的加載速度測定拉伸膠粘強度。
試驗表面應類似于采用木制模板獲得的表面，并且試驗時應干凈無塵。
A.4.5試驗用混凝土板的制作
按下列方法制備符合A. 4. 1 ^-A4. 4要求的混凝土板:
—膠凝材料:符合GB 175的42. 5R的普通硅酸鹽水泥;

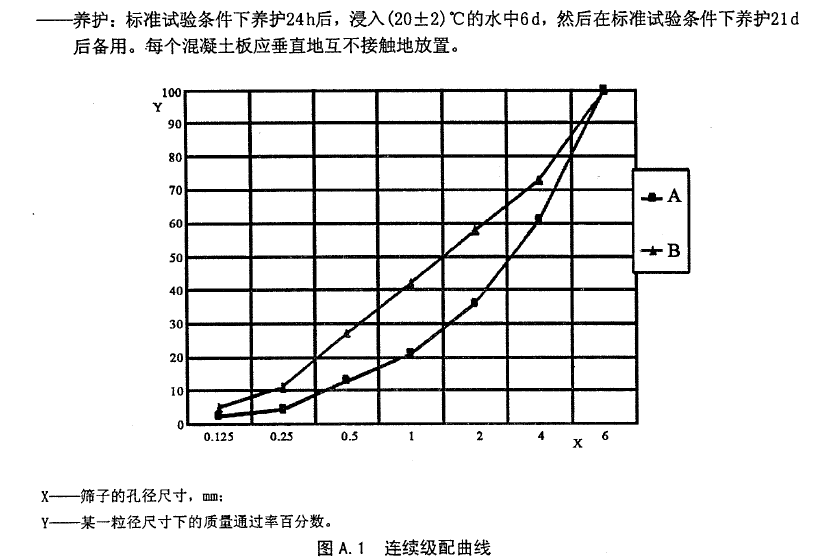

—集料:(0^-8) mm粒徑的砂石，連續級配曲線A和B之間(見圖A. 1) ;
—水泥與集料比:質量比1:5;
—每立方混凝土中超細粒含量:500 kg/m'，超細粉由水泥和粒徑0. 125 mm以下的集料組成;
—水灰比:0. 5:
—成型:垂直或水平澆搗，不得使用脫模3}1x
—壓實:在50 HZ振動臺上振動90 s:
