瓷磚反應型樹脂膠粘劑壓縮剪切粘度試驗儀器如何做檢測

瓷磚反應型樹脂膠粘劑壓縮剪切粘度試驗儀器如何做檢測

7. 7. 1試件制備

    每個試件需用兩塊V2型磚。

    在陶瓷磚的多孔面，距一邊6 mm處畫一直線(作為陶瓷磚粘貼時參照線)。

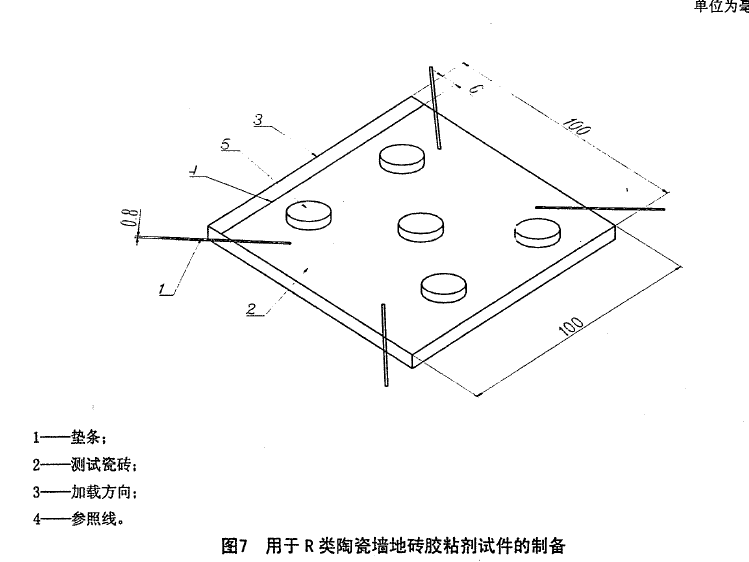

    瓷磚反應型樹脂膠粘劑壓縮剪切粘度試驗儀器將模板(見圖5)放在第一塊試驗磚的無釉面上。在模板內涂抹足夠的膠粘劑，然后刮平，使膠粘劑完整地填滿模板上的孔，小心地垂直取出模板(見圖7)。在第一塊磚的每個角上放置墊條，在磚上伸入約20 mm, 2 min后，在涂好膠粘劑的磚上放置第二塊試驗磚，按所劃的參照線在兩磚間錯位6 mm距離，并保證兩塊瓷磚的邊緣平行。將試件放在一平整的平面上，小心地施加(7. 00士0. 015) kg的壓塊并保持3 min。抽去墊條，瓷磚的相對位置不得移動。每組需10個試件。

7. 7. 2壓縮剪切膠粘原強度

   在環境溫度(23士2) ℃，相對濕度(50士5)%，試驗區的循環風速小于0. 2 m/s條件下，將10個試件養護14d。養護結束后，將試件放入剪切試驗夾具中，以5 mm/min的速度施加剪切力，直至試件破壞。

7. 7. 3浸水后的壓縮剪切膠粘強度

    在環境溫度(23士2) ℃，相對濕度(50士5)%，試驗區的循環風速小于0. 2 m/s條件下，將10個試件養護14d，然后浸入(23士2)℃的水中7d，將試件取出，用布擦干，測定壓縮剪切膠粘強度。

7. 7. 4高低溫交變循環后的壓縮剪切膠粘強度

    在環境溫度(23士2) ℃，相對濕度(50士5)%，試驗區的循環風速小于0. 2 m/s條件下，將10個試件養護7d，然后將試件浸入(23士2)℃水中30 min，再放在100℃的水中30 min。重復四次循環。試件放在室溫下冷卻30 min后，將試件放入剪切試驗夾具中，以5 mm/min的速度施加剪切力，直至試件破壞。
