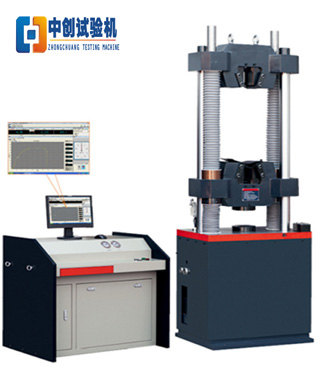

屏顯液壓萬能試驗機用于金屬材料和水泥、混凝土、塑料等非金屬材料的拉伸、壓縮、彎曲、剪切等試驗的儀器設備。
本試驗機為下置式液壓萬能試驗機，主要用于金屬材料和水泥、混凝土、塑料等非金屬材料的拉伸、壓縮、彎曲、剪切等試驗。增加附件，可完成鋼絞線、鋼絲繩、鏈條、電焊條、膠帶及構件的力學性能試驗。廣泛應用于機械、冶金、交通、建工、建材、大專院校、質量檢測等行業和部門。性能可靠，經濟實用，是生產和工程中材料檢測的理想試驗機。本試驗機根據國家設計與制造。
采用液壓加荷 ,油壓傳感器測力，電子引伸計測試拉伸變形，計算機處理運算數據，具備試驗數據屏顯和存貯、曲線繪制和分析、打印結果等功能。蝸輪蝸桿結構的主機，絲杠固定不同，蝸輪蝸桿副安裝在在移動橫梁內，由盤式電機驅動，通過絲母旋轉帶動移動橫梁上下移動。上下對中穩定性好，試驗曲線平滑無臺階，主機剛度較大。
技術指標：
1. 比較大試驗力： 300 kN
2. 力值測量范圍： 2~100%FS
3. 試驗力準確度： ±1%
4. 變形測量裝置： 引伸計
5. 變形測量準確度： ±0.5%
6. 位移測量： 光電編碼器 分辨率0.01
7. 工作活塞行程： 255 mm
8. 拉伸鉗口比較大間距： 650mm(含油缸行程)
9. 壓縮空間距離： 550 mm
10. 試驗空間調整機構： 盤式電機，渦輪蝸桿傳動
11. 兩支柱間距： 490 mm
12. 安全防護裝置： 軟件保護和機械限位保護
13. 超載保護： 2~5%
14. 控制功能： 高精度伺服閥，科匯專用軟件
15. 扁試樣夾持寬度： 75mm
16. 扁試樣夾持厚度： 0-15 mm
17. 圓試樣夾持直徑： Φ13-40 mm
18. 上下壓盤直徑： 120mm
19. 彎曲試驗支輥間距： 30-400 mm
20. 彎曲試驗支輥寬度： 140 mm
21. 容許彎曲度： 100
22. 電源： 308V 50HZ 三相四線
23. 油泵電機功率： 2.2kw
24. 移動橫梁電機功率： 0.75kw
25. 夾緊油源尺寸： 400×600×700mm
26. 主機外形尺寸： 940×630×2010mm
27. 油源尺寸： 1020×620×810mm
28. 重量： 2500kg
軟件功能：
1、試驗數據采用數據庫管理方式，可打印試驗數據。
2、微機屏幕顯示，負荷及變形自動標定，試驗量程自動轉換，自動存儲數據和結果，數據和曲線動態顯示。軟件操作簡單，界面友好。
3、采用人機交互方式分析計算測試材料的機械性能指標，試驗結束時自動計算彈性模量、屈服強度、非比例伸長應力等，在自動分析的基礎上，還可以人工修正分析結果，提高分析的準確性。
4、分4檔數碼顯示拉、壓試驗力及峰值，精度為每檔量程20%開始示值的±1%，可自動標定，數字化調零。
5、同時記錄力-時間，變形-時間，力-變形和力-位移試驗曲線，可隨時切換觀察，高速采集
6、強大的數據分析處理功能，采用人機交互方式分析計算被試材料的機械性能指標，可自動計算彈性模量、上下屈服強度、規定非比例延伸強度、規定總延伸強度等，也可人工干預分析過程，提高分析的準確度。
7、數據采用數據庫管理方式，自動保存試驗數據和曲線至數據庫，保證了數據的完整性和統一性，便于用戶查詢和管理。這有別于一些測試系統只能采用數據庫保存試驗數據，曲線還是以文件的方式存儲的模式。
8、多種報表輸出方式，功能強大的報表編輯功能，用戶可以按照自己的要求在極短的時間內編制出任何格式的試驗報告，SmartTest的報表編輯功能能夠滿足用戶在報表方面的任何要求，而且操作簡單，易學易會。
以上就是屏顯液壓萬能試驗機的相關內容分享，如有更多需要了解，歡迎咨詢本站。
