微機控制管材環剛度試驗機測試熱塑性塑料操作規程
1、除非在其他標準中有特殊規定，測試應在23℃士2℃條件下進行;
注1:試驗溫度有可能對環剛度有一定的影響。
2、如果微機控制管材環剛度試驗機能確定試樣在某位置的環剛度比較小，把試樣a的該位置和壓力機上板相接觸，或把第一個試樣放置時，把另兩個試樣6,c的放置位置依次相對于第一個試樣轉120°和240°放置。
3、對于每一個試樣，放置好變形測量儀并檢查試樣的角度位置。
放置試樣時，使其長軸平行于壓板，其中點垂直于負荷傳感器的軸線。
注:為獲得負荷傳感器的準確讀數，必須將試樣放置在合適的位置，使作用力的方向與負荷傳感器的軸線盡量一致。

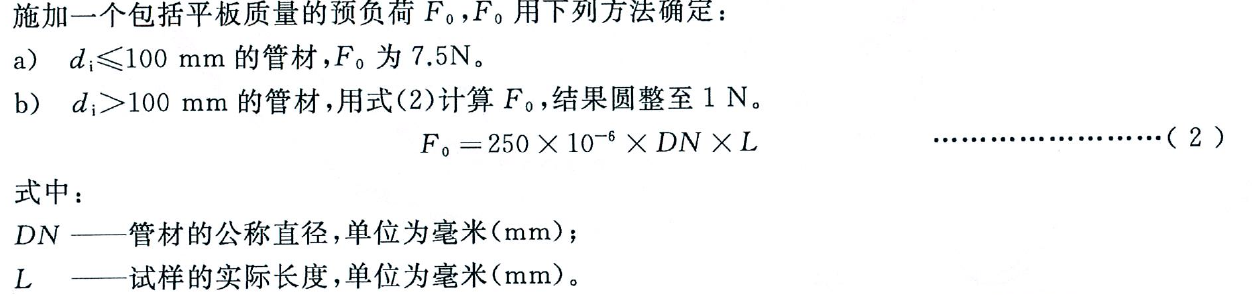

4、下降平板直至接觸到試樣的上部。
微機控制管材環剛度試驗機試驗中負荷傳感器所顯示的實際預負荷的準確度應在設定預負荷的95 %-105%之間。
將變形測量儀和負荷傳感器調節至零。
5、根據表1的規定以恒定的速率壓縮試樣，按照8.6的規定連續記錄負荷和變形值，直至達到至少0.03d、的變形量。
注:當要求測定環柔性時，繼續壓縮試樣直至達到環柔性所要求的變形量。

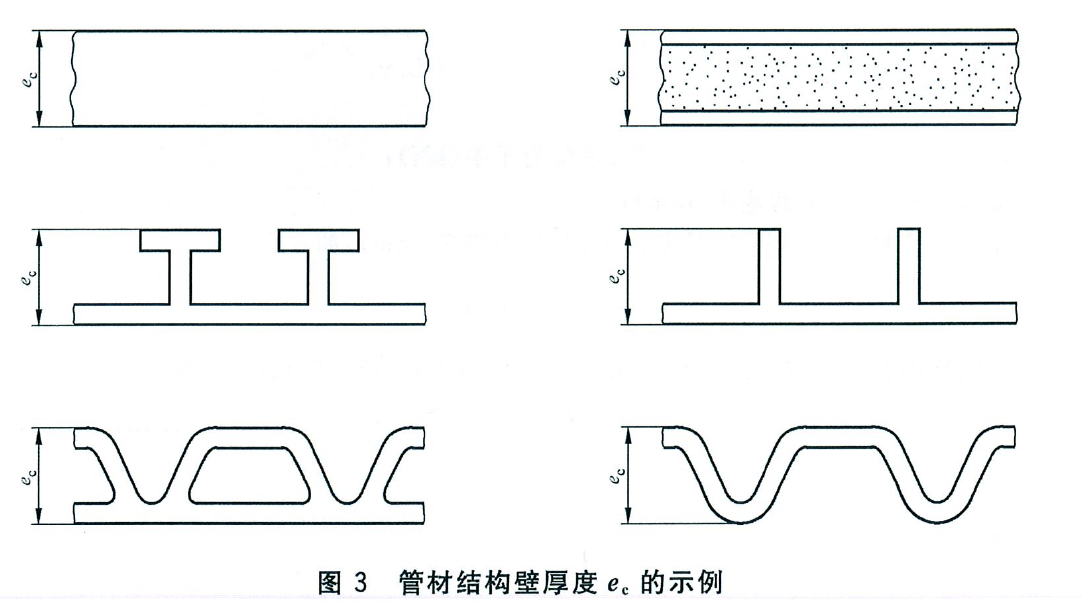

6、通常，變形量是通過測量一個壓板的位置得到，但如果在試驗的過程中，管壁厚度e的變化超過10%，則應通過直接測量試樣內徑的變化來得到。

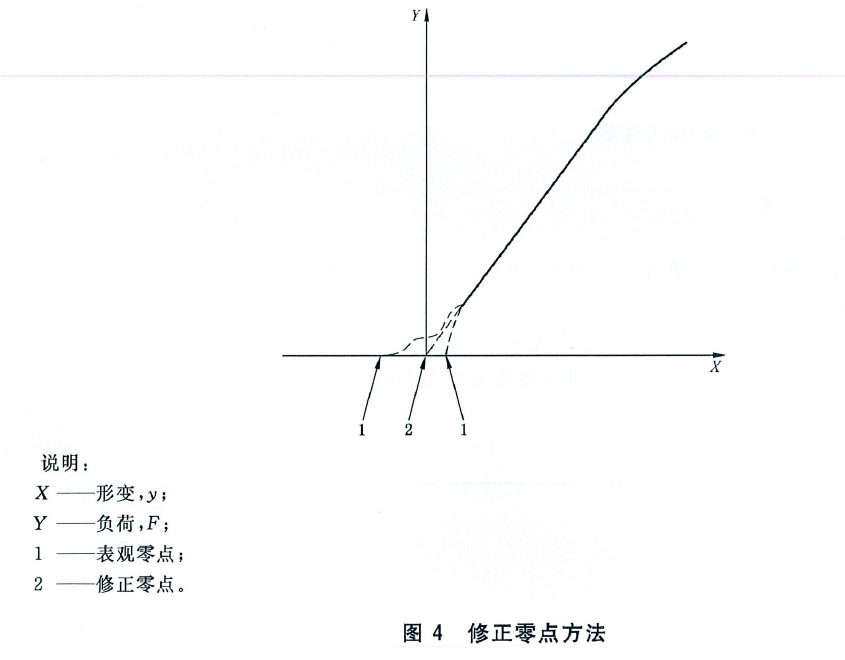

典型的負荷/變形量曲線是一條光滑的曲線，否則表明零點可能不正確，如圖4所示，可用曲線初始的直線部分倒推至和水平軸相交于(0,0)點(零點)。
