啞鈴狀試樣
試樣狹窄部分的標準厚度1型、2型、3型和1A型為2.0mm±0.2mm,4型為1.0mm±0.1mm，試驗長度應符合規定。
啞鈴狀試樣的試驗長度
|
試樣類型 |
Ⅰ型 |
1A型 |
2型 |
3型 |
4型 |
|
試驗長度 |
25.5±0.5 |
20.0±0.5 |
20.0±0.5 |
10.0±0.5 |
10.0±0.5 |
|
試驗長度不應超過試樣狹窄部位的長度 |
|||||

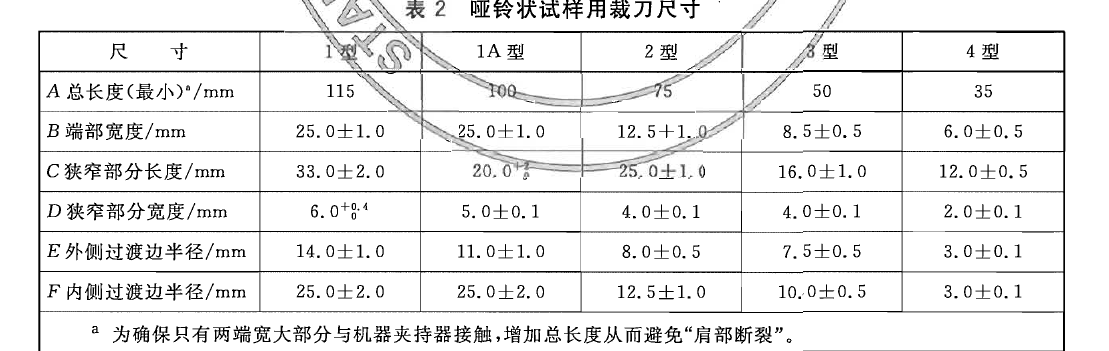

啞鈴狀試樣的其他尺寸應符合相應的裁刀所給出的要求。
非標準試樣，例如取自成品的試樣，狹窄部分的比較大厚度Ⅰ型和1A型為3.0mm,2型和3型為2.5mm,4型為2.0mm
環狀試樣
A型標準環狀試樣的內徑為44. 6 mm±0. 2 mm。軸向厚度中位數和徑向寬度中位數均為4. 0 mm士0. 2 mm。環上任一點的徑向寬度與中位數的偏差不大于0. 2 mm，而環上任一點的軸向厚度與中位數的偏差應不大于2%。
B型標準環狀試樣的內徑為8. 0mm士0. 1 mm。軸向厚度中位數和徑向寬度中位數均為1. 0mm士0. 1mm。環上任一點的徑向寬度與中位數的偏差不應大于0.1mm。
