范圍:
GB/ T 8804的本部分規定了熱塑性塑料管材的拉伸性能的試驗方法，拉伸性能主要包括以下性能:
-—拉伸屈服應力;
—斷裂伸長率。
本部分適用于各種類型的熱塑性塑料管材。
規范性引用文件:
下列文件中的條款通過本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的比較新版本。凡是不注日期的引用文件，其比較新版本適用于本部分。
GBJT 3360-1982數據的統計處理和解釋均值的估計和置信區間(neq ISO 2602;1980)
GB/T 8804.2-2003熱塑性塑料管材拉伸性能測定第2部分:硬聚氯乙烯<PVC-U) ,氯化聚氯乙烯(PVC-C)和高抗沖聚氯乙烯(PVC-HI)管材(idt ISO 6259-2;1997)
GB/T 8804.3-2003熱塑性塑料管材拉伸性能測試第3部分:聚烯烴管材(idt ISO 6259-3:1997)
GB/T 17200-1997橡膠塑料拉力、壓力、彎曲試驗機技術要求(idtISO 5893:1993)
試驗原理：
沿熱塑性塑料管材的縱向裁切或機械加工制取規定形狀和尺寸的試樣。通過拉力試驗機在規定的條件下測得管材的拉伸性能。
工作環境：

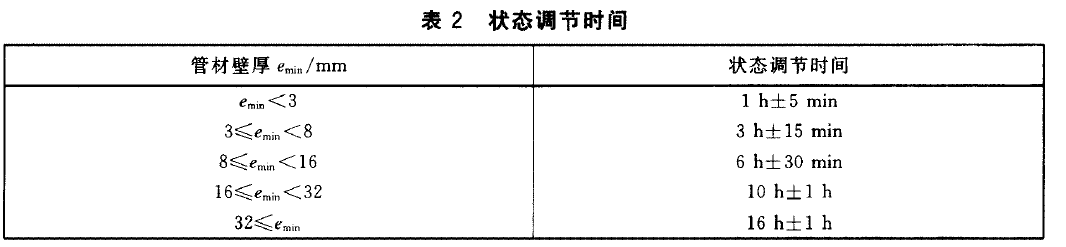

除生產檢驗或相關標準另有規定外，試樣應在管材生產15 h之后測試。試驗前根據試樣厚度，應將試樣置于23℃士2℃的環境中進行狀態調節，時間不少于表2規定。
引言部分：
ISO 6259的第一部分規定了一種用于確定熱塑性塑料管材拉伸性能的短期性能的試驗方法。
本方法為進一步的研究與開發提供數據。
當力的應用條件和本試驗方法有相當大的差別時，本試驗方法不能作為應用的重要依據，此類應用需要相應的沖擊、蠕變和疲勞試驗。
拉伸性能試驗方法應主要為材料制成管材后進行試驗，試驗結果能對材料加工控制有利，但不能作為管材長期性能的質量評定依據。
ISO 6259是在ISO 527基礎上起草制定的。
為使用方便，起草了用于確定熱塑性塑料管材拉伸性能的完整文件，如需要更詳細，可參見ISO 527。
應當注意的是ISO 527應用于材料制成片材形式，而ISO 6259應用于材料制成管狀形式。
應考慮到只用所提供的管材進行測試，例如不減少壁厚，困難在于試驗試樣的選擇。
ISO 527規定了試樣為幾毫米厚，而管材的壁厚可達到60 mm，正是這個原因，兩標準之間有一定的差別。
對薄壁管材，試樣可用裁刀裁切;對于厚壁管材只有通過機械加工制樣。
ISO 6259由三部分組成，第一部分總則，規定了熱塑性塑料管材拉伸性能測定的一般條件，其余兩部分分別給出了不同材料管材的試驗步驟(見前言)。
對于各種材料的基本規定在相關的部分中以資料性附錄給出。
