金屬薄帶反復彎曲試驗機操作步驟
1、試驗一般應在10 0C ^-35℃的室溫范圍內進行，對溫度要求嚴格的試驗，試驗溫度應為23℃士5 0C ,

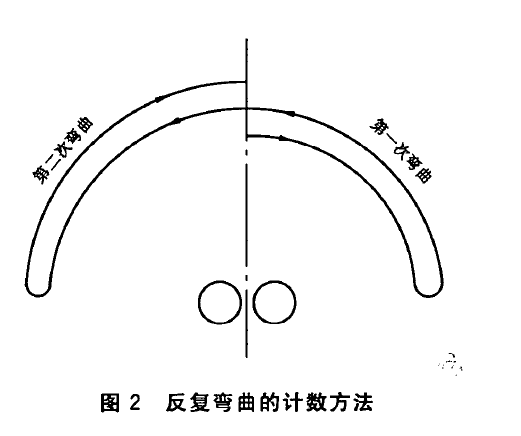

2、彎曲臂處于垂直狀態，夾緊試樣下端，試樣上端穿過撥桿狹縫，如圖1所示。將試樣從起始位置向右(左)彎曲90°，然后返回至起始位置，作為第1次彎曲。再由起始位置向左(右)彎曲90°，再返回至起始位置，作為第2次彎曲，如圖2所示。如此依次連續進行反復彎曲。
3、彎曲試驗應以每秒不超過1次的均勻速率連續進行，彎曲時應平穩無沖擊。必要時，應降低彎曲速率以確保試樣產生的熱不至影響試驗結果。
4、為了確保試驗時試樣與圓柱支輥的圓弧面連續接觸，可對試樣施加一定的張緊力。除非相關產品標準另有規定，施加的張緊力T不得超過試樣公稱抗拉強度相對力值的2%
當出現爭議時，張緊力丁應等于試樣公稱抗拉強度相對力值的2%
5、連續試驗至相關產品標準中規定的彎曲次數，或者連續試驗至試樣完全斷裂為止。
如果某些產品有特殊要求，可以根據規定連續試驗至出現肉眼可見的裂紋為止。
如果特別需要，經相關方協商，可采取影像手段記錄反復彎曲試驗過程，通過影像回溯確定產生裂紋的時刻;或通過其他手段確定產生裂紋的時刻，從而得到準確的反復彎曲次數。
6、試樣斷裂的比較后一次彎曲不計人彎曲次數Nb
